- гальванических (цинковых, хромовых, никелевых, кадмиевых, серебряных, оловянных и т.д) покрытий на стальных изделиях;
- гальванических (цинковых, хромовых, никелевых, кадмиевых, серебряных, оловянных и т.д) покрытий на изделиях из цветных металлов;
- лакокрасочных, эмалевых, порошовых, мастичных и др. неферромагнитных покрытий на стальных изделиях;
- анодноокисных, фосфатных и др. диэлектрических покрытий на изделиях из черных и цветных металлов;
- специальных диэлектрических и металлических покрытий большой толщины, плакирующих покрытий;
- покрытий на внутренних поверхностях труб и цилиндрических изделий;
- медной фольги на печатных платах;
- листовых электропроводящих неферромагнитных материалов и гальванических покрытий на изделиях из диэлектрических материалов;
- двухслойных покрытий;
Контролирует климатические условия (влажности воздуха, температуры воздуха и поверхности металла, температуры точки росы и определения параметра ТΔ).
Комплект поставки:
|
Наименование |
Кол-во |
|

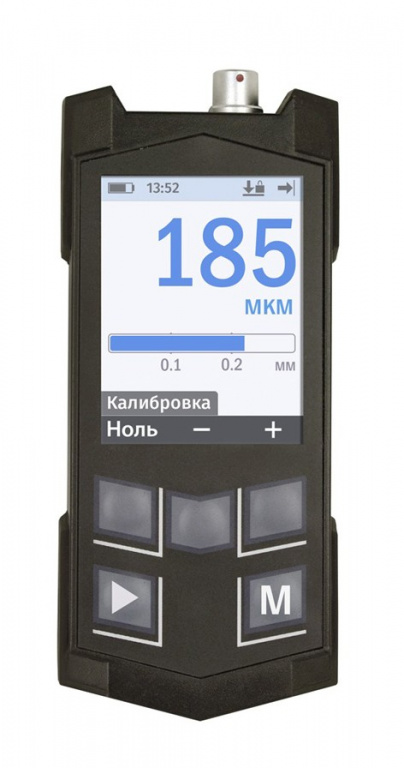

измерительный блок с преобразователями |
1 |
|
зарядное устройство; |
1 |
|
комплект мер толщины и эталонных оснований |
1 |
|
кабель mini-USB - USB тип А для связи с компьютером; |
1 |
|
руководство по эксплуатации; |
1 |
| Преобразователь ИД2; | 1 |
|
ударопрочный кейс. |
1 |
Преобразователи серии ИД
Преобразователи предназначены для измерения толщины неферромагнитных (гальванических, лакокрасочных, порошковых, пластиковых, мастичных и др.) покрытий на ферромагнитных основаниях, а так же для измерения толщины электролитического никеля на неферромагнитных основаниях.| Тип |
Диапазон измерения толщин, мм |
Основная погрешность измерения по диапазонам толщин | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм |
|
ИД0 ИД0/90 |
0-0,3 |
≤ ± (0,01T+1) мкм | 1/4,5 | <3 |
Ø10×120 |
| Ø20х127 | |||||
|
ИД1 (с насадками) |
0-0,3 | ≤ ± (0,01T+1) мкм | 1/4,5 | <3 |
Ø10×70 |
|
ИД1 (0-0,3 мм) |
0-0,3 | ≤ ± (0,01T+1) мкм | 1/4,5 | <3 |
Ø10×70 |
|
ИД2 |
0-3 |
0–2000 мкм: ≤± (0,015T+1) мкм 2000–3000 мкм: ≤±0,02T |
1,5/9 |
6 |
Ø20×90 |
|
ИД2-mini |
Ø9×65 |
||||
|
ИД3 |
0-6 |
0–5 мм: ≤±(0,015T+0,005) мм 5–6 мм: ≤±0,02T |
2,5/10,5 | 8 | Ø20×90 |
|
ИД4 |
0-8 |
0–6 мм: ≤±(0,015T +0,01) мм 6–8 мм: ≤±0,02T |
5/18,5 | 12 | Ø25×90 |
|
ИД5 |
0-10 |
1–8 мм: ≤± (0,015T+0,01) мм 8–10 мм: ≤±0,02T |
7/57 | 17 | Ø25×90 |
Преобразователи серии ПД
Преобразователи предназначены для измерения толщины диэлектрических неферромагнитных (анодноокисных, лакокрасочных, эмалевых, порошковых, пластиковых, мастичных и др.) покрытий на электропроводящих основаниях, а так же для измерения толщины электропроводящих неферромагнитных (хромовых, серебряных, оловянных, кадмиевых и т.п.) покрытий на электропроводящих неферромагнитных основаниях.
| Тип |
Диапазон измерения толщин, мм |
Основная погрешность измерения по диапазонам | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм |
|
ПД0 |
0-0,3 | <± (0,01T+1) мм | 2/12 | 1,5 | Ø20×90 |
|
ПД1 |
0-2 | < ± (0,01T+1) мм | 4/12 | 4,7 | Ø20×90 |
|
ПД2 |
0-15 |
0–7,5 мм: <± (0,015T+0,01) мм 7,5–15 мм: <±0,02T |
5/12 | 20 |
Ø25×90 |
|
ПД3 |
0-30 |
0–20 мм: <± (0,015T+0,05) мм 20–30 мм: < ±0,02Т |
15/45 | 40 | Ø25×90 |
|
ПД4 |
0-70 |
0–40 мм: <± (0,015T +0,1) мм 40–70 мм: < ±0,02T |
80/270 | 90 | Ø60×55 |
|
ПД5 |
0-90 |
0–80 мм: <± (0,015T +0,5) мм 80–120 мм: <±0,02T мм |
120/350 |
120 |
Ø90×65 |
|
ПД6 |
0-120 |
0–80 мм: <± (0,015T +0,5) мм 80–120 мм: <±0,02T мм |
120/350 |
120 |
Ø130×65 |
Преобразователи серии ФД
Преобразователи предназначены для измерения толщины электропроводящих гальванических (цинковых, никелевых, хромовых, кадмиевых, медных и др.) покрытий на ферромагнитных основаниях с улучшенной отстройкой от влияния основных мешающих параметров.
| Тип |
Диапазон измерения толщин, мм |
Основная погрешность измерения по диапазонам | Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм |
|
ФД1 |
0-0,05 |
0–80 мкм: <± (0,01T +1) мкм 80–300 мкм: <± 0,02T мкм |
5 |
4,7 |
Ø15×130 |
|
ФД3-0,2 |
0-0,05 |
≤ ± (0,03T+1) мкм |
2 |
3 |
Ø15×130 |
|
ФД3-1,8 |
0-0,05 |
≤ ± (0,03T+1) мкм |
2 |
1,5 |
Ø15×130 |
Преобразователи серии ДА
Преобразователи предназначены для поиска арматуры и измерения толщины бетона до арматуры в железобетонных изделиях и конструкциях, а так же измерения толщины толстослойных неферромагнитных покрытий на ферромагнитных основаниях.
| Тип |
Диапазон измерения толщин, мм |
Основная погрешность измерения по диапазонам |
Мин. диаметр основания, Øн/Øв,мм |
Габариты, мм |
|
ДА1 |
0-70 |
≤ ± (0,05T+0,1) мм |
90 |
35×35×165 |
|
ДА2 |
0-120 |
140 |
35×35×205 |
** В зависимости от однородности и характеристик материалов.
*** В зависимости от однородности и характеристик материалов.
Преобразователи для контроля параметров окружающей среды и условий нанесения покрытий
Преобразователи применяются при подготовке и проведении покрасочных работ и предназначены для контроля параметров окружающей среды (температуры воздуха и поверхности металла, влажности воздуха и температуры точки росы).
| Тип |
Диапазон измерения |
Основная погрешность измерения |
Мин. диаметр основания, Øн/Øв,мм | Диаметр зоны измерения Øм,мм | Габариты, мм |
|
ДВТР ДВТР mini |
-10... +70 °С 5–90% |
±2 °С |
|
|
Ø20×35 Ø16,5×32 |
|
КД |
-40...+85 °С |
±2 °С |
4/20 |
7 |
Ø20×90 |
|
ДКУ |
-10...+70 °С (воздух) -40...+85 (металл) 5-90% влажность |
≤ ±2 °С |
4/20 |
7 |
Ø20×90 |
|
ДШ |
Rz 20/300 мкм 2-300 мкм |
≤ ± (0,02T+2) мкм |
— |
— |
Ø20×90 |
Преобразователи для измерения толщины покрытий внутри труб
Измерение толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов.
|
Тип |
Диапазон измерения, мм |
Основная погрешность измерения по диапазонам |
Минимальный диаметр трубы, мм |
|
ИД1-Т |
0-0,3 |
≤± (0,02Т+2) мкм |
45 |
|
ИД1-Т25 |
27 | ||
|
ИД1-Т20 |
20 | ||
|
ИД2-Т |
0-3 | ≤± (0,02Т+0,01) мкм | 50 |
|
ИД3-Т |
0-6 | ≤± (0,02Т+0,02) мкм | 50 |
Измерение толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих материалов.
|
Тип |
Диапазон измерения, мм |
Основная погрешность измерения по диапазонам |
Минимальный диаметр трубы, мм |
|
ПД0-Т |
0-0,5 |
≤± (0,02Т+2) мкм |
26 |
|
ПД0-Т14 |
14 | ||
|
ПД1-Т |
0-2 | ≤± (0,02Т+0,01) мкм | 50 |
|
ПД2-Т |
0-15 |
≤± (0,02Т+0,01) мкм |
50 |
|
ПД2-Т45 |
45 |
Преобразователи специализированные
| Тип | Назначение |
Диапазон измерения толщин, мм |
Основная погрешность измерения по диапазонам | Габариты, мм |
| ИД1 Резьбы |
Измерение толщины неферромагнитных покрытий на треугольных и трапециидальных резьбах стальных труб, муфт и т.п. изделиях. |
0-0,3 |
≤±(0,01-0,05T+3) мкм* |
Зависят от параметров резьбы |
| ИД6 Экранный |
Измерение толщины неферромагнитных изделий при возможности двухстороннего доступа к нему. |
0-150 | ≤± (0,03Т+0,2) мм |
Приемник: Ø90×119 мм. Возбуждение: Ø35×160 мм |
|
ИДх Мокрый слой |
Измерение толщины неотвержденных слоев лакокрасочных и порошковых покрытий. |
0-0,3 0-3 0-6 |
≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм |
Ø12×65 Ø15×65 Ø20×65 |
|
ИДх Высокотемпературный |
Измерение толщины неферромагнитных покрытий на ферромагнитных основаниях, нагретых до высоких температур (до +350 °С). |
0-0,3 0-3 0-6 |
≤± (0,01Т+3) мкм ≤± (0,015Т+5) мкм ≤± (0,015Т+7) мкм |
Ø25×60 |
| ПД-РТИ |
Измерение толщины неэлектропроводящих листовых материалов с нормируемым усилием прижатия. |
0-2 0-12 0-30 |
≤± (0,02Т+2) мкм ≤± (0,02Т+2) мкм ≤± (0,02Т+5) мкм |
Ø44×99 |
|
ПД1 Износостойкий |
Измерение толщины диэлектрических покрытий (лакокрасочных, пластиковых, порошковых и т.п) с повышенной шероховатостью на электропроводящих неферромагнитных изделиях. |
0-2 |
≤± (0,01Т+1) мкм |
Ø15×90 |
| ФД-УКМ |
Измерение толщины изделий из углеродных композиционных материалов (УКМ). |
1-5 3-10 7-15 |
≤ ± (0,01-0,05T+0,1) мм** |
Ø30×130 |
| ПД-УКМ |
Измерение толщин специализированных диэлектрических покрытий на изделиях из углеродных композиционных материалов. |
0,5 |
≤ ± (0,01-0,05T+0,1) мм*** |
Ø23×87 |
| ИДх Подводный |
Измерение толщины неферромагнитных покрытий на ферромагнитных сталях в пресных и соленых водах на глубине до 30 м. |
0-6 0-8 0-10 |
(0,015Т+3) мкм (0,015Т+5) мкм (0,015Т+10) мкм |
Ø35×156 |
| ДШ |
Измерение шероховатости основания Rz(Ra) после пескоструйной или дробеструйной обработки перед окрасочными работами. |
Rz 20/300 мкм 2-300 мкм |
≤ ± (0,02T+2) мкм |
Ø20×90 |
