Стандартный образец СО-4

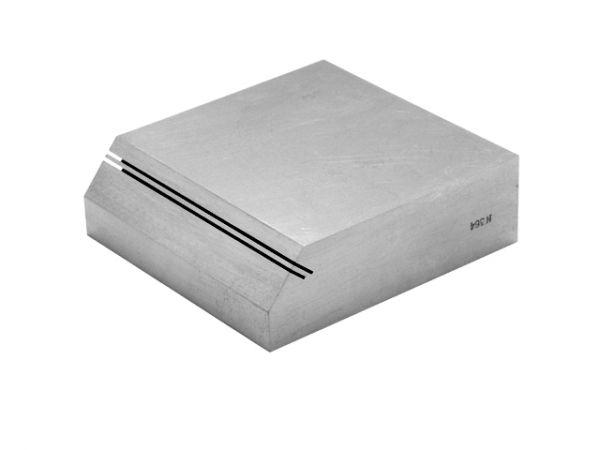

     Стандартный образец СО-4  предназначен для определения длины поперечной волны и последующего расчета частоты при известной скорости ультразвуковых колебаний, возбуждаемых преобразователями с углами ввода луча α от 40° до 65° и частотой 1,25 ÷ 5 МГц. Конструктивно СО-4 изготовлен в виде плиты со скошенной под углом 50° гранью, в которой выполнено два узких параллельных паза с изменяющейся глубиной в противоположных направлениях.

Параметры контроля:

• длина волны или частота ультразвуковых колебаний (дефектоскопа);
• чувствительность;
• положение точки ввода луча (стрела преобразователя);
• угол ввода ультразвукового луча в металл;
• погрешность глубиномера (погрешность измерения координат);
• мертвая зона;
• разрешающая способность по дальности и (или) фронту;
• характеристики электроакустического преобразователя;
• минимальный условный размер дефекта, фиксируемого при заданной скорости сканирования;
• длительность импульса дефектоскопа.
  Комплект поставки:



  Наименование	Кол-во
  Стандартный образец СО-4	1
  Паспорт;	1
  Свидетельство о поверки	1
  Упаковка	1
