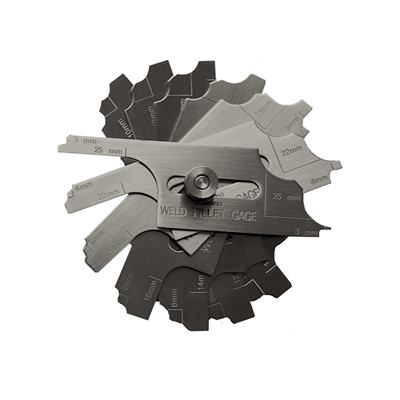

Шаблон WG5 предназначен для контроля катетов угловых швов, а так же применяются для определения выпуклости и вогнутости швов. Данный шаблон отличается от универсального шаблона сварщика УШС-2 наличием бо́льшего количества пластин измерение четырнадцати размеров, используется для определения катетов угловых сварочных швов в диапазоне угловых швов 3,0-25,0 мм. Контроль проводится ступенчатым методом определения до минимального зазора. Шаблон WG5 состоит из 7-ми лепестков. Контроль катета сварного шва осуществляется методом последовательного соприкосновения (подбора) пластинок и соединенными сварочным швом поверхностями. Размер определяется в тот момент, когда длинная сторона пластины и перемычка между катетами пластины прилегают к свариваемым поверхностям без видимого зазора, а зазор между дугами пластины и сварного шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.
Комплект поставки:
|
Наименование |
Кол-во |
|
Шаблон WG-5 |
1 |
|
паспорт шаблона |
1 |
|
сертификат о калибровке |
1 |
|
чехол |
1 |
