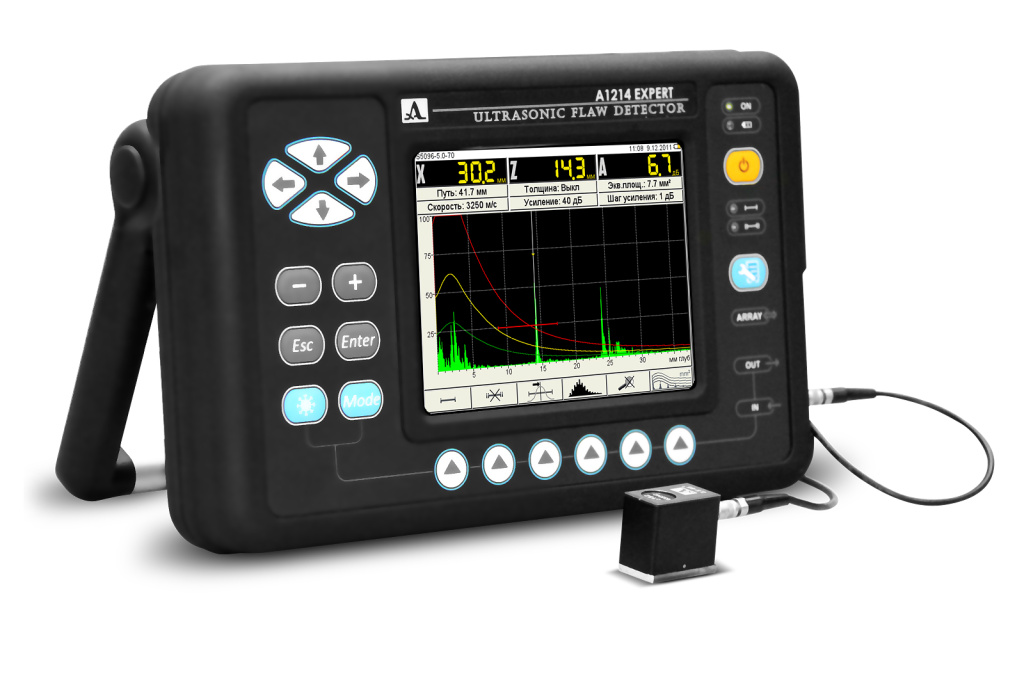

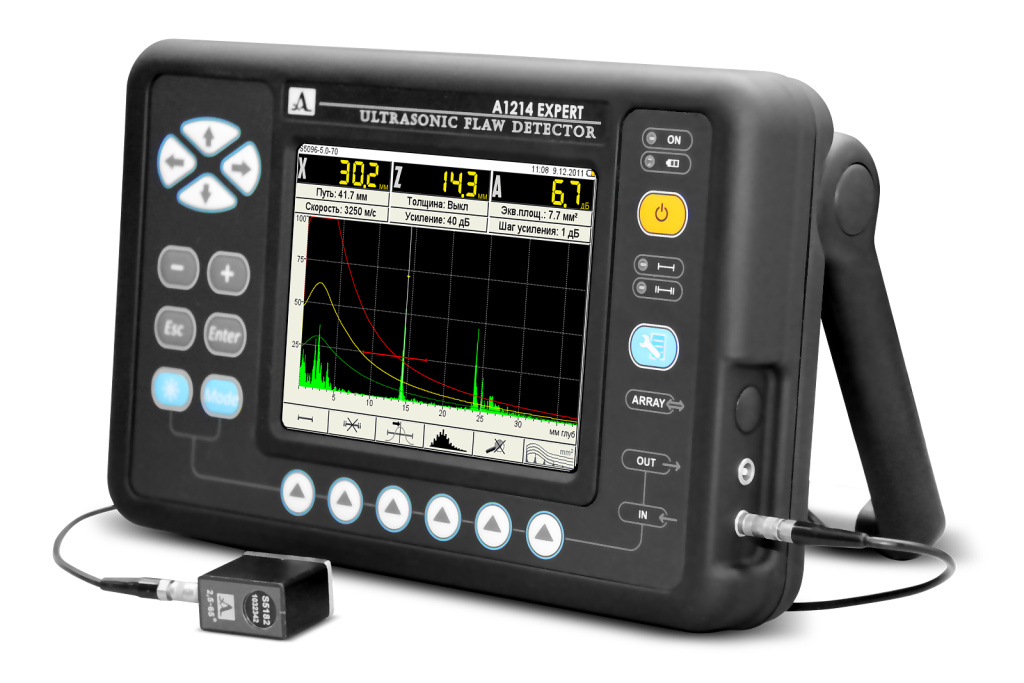

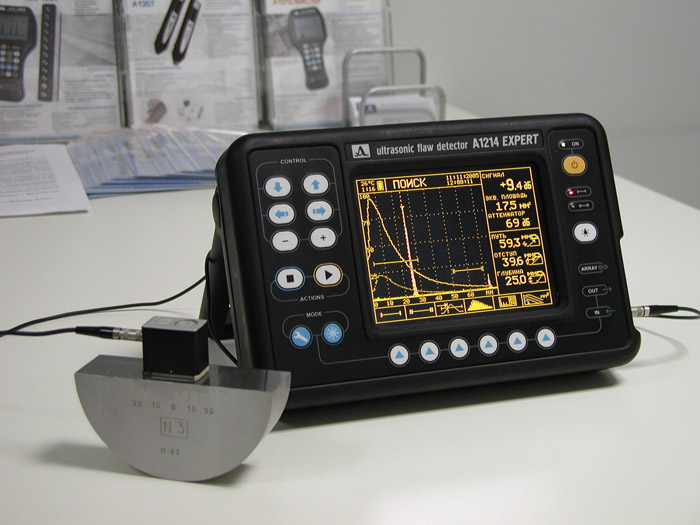

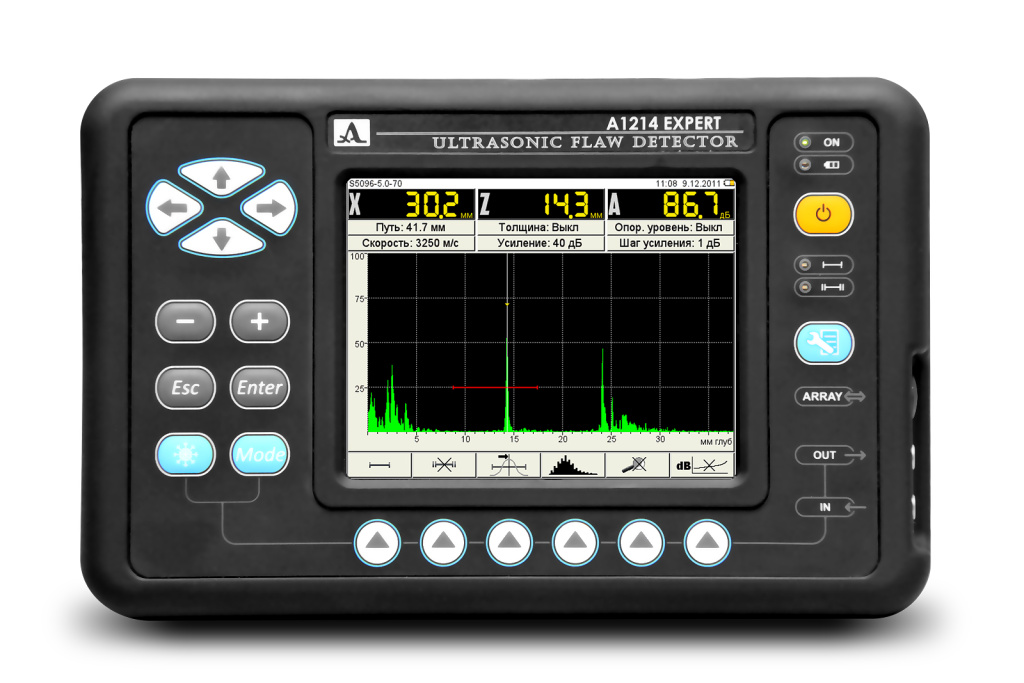

Ультразвуковой дефектоскоп А1214 EXPERT - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения.
Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Дефектоскоп А1214 EXPERT предназначен для поиска и определения координат различных нарушений сплошности и однородности материала в изделиях из металлов и пластмасс.
Дефектоскоп А1214 Эксперт удобен для работы как в лабораторных условиях, так и на объекте под воздействием агрессивной окружающей среды. Дефектоскоп А1214 EXPERT имеет превосходные технические параметры, большой дисплей и 'классическую' компоновку.
• Контроль сварных швов
• Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
• Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
• Измерение толщины изделия
Возможности:
Дефектоскоп А1214 ЭКСПЕРТ имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране две кривые, которые соответствуют браковочному и поисковому/контрольному уровню контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится весьма просто в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту.
Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
Интуитивный интерфейс дефектоскопа А1214 Эксперт:
• Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа А1214 Эксперт в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом А1214 Эксперт.
• Большая библиотека конфигураций (100 вариантов)
Настройку дефектоскопа А1214 под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки дефектоскопа А1214 Эксперт сохраняются при выключении прибора и хранении его без батареи питания.
• Энергонезависимая память на 500 изображений экрана с параметрами контроля
• Отображение сигнала в верхней части экрана в режиме Меню
Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.
• Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа
• Работа с внешним компьютером
Связь дефектоскопа А1214 Эксперт с внешним компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 3, поставляемое с прибором в базовой комплектации, позволяет реализовывать следующие возможности:
• Составлять разные формы протоколов о работе, редактировать, сохранять, и распечатывать их
• Настраивать конфигурации контроля в режиме on-line на персональном компьютере и загружать их в прибор
• Работать на компьютере в режиме on-line дефектоскопа, использовать компьютер в качестве демонстрационного дефектоскопа
Комплект поставки:
|
Наименование |
Кол-во |
|
А1214 EXPERT - электронный блок УЗ дефектоскопа со съёмным аккумулятором |
1 |
|
Кабель LEMO-LEMO двойной 1,2 м |
1 |
|
Кабель LEMO-LEMO одинарный 1,2 м |
1 |
|
Преобразователь D1771 4.0A0D12CL |
1 |
|
Преобразователь S3568 2.5A0D10CL |
1 |
|
Преобразователь S5182 2.5A65D12CS |
1 |
|
Преобразователь S5096 5.0A70D6CS |
1 |
|
Сетевой адаптер с кабелем 220 В - 15 В |
1 |
|
Кабель USB A - Micro B |
1 |
|
Компакт-диск с документацией и ПО |
1 |
|
Калибровочный образец V2/25 |
1 |
|
Чехол E14 |
1 |
|
Гель УЗ -30°C...+100°C, 0,1 кг |
1 |
|
Сумка Е14 |
1 |
