Импульсный рентгеновский аппарат АРИНА-3

Рентгеновский аппарат АРИНА-3 предназначен для дефектоскопии промышленных изделий, методом радиографического неразрушающего контроля. Рентгеновский аппарат АРИНА-3 применяют в промышленности для контроля качества сварных швов трубопроводов, металлических сварных конструкций, листовых и профильных изделий, а также отливок и паковок из цветных и черных металлов.

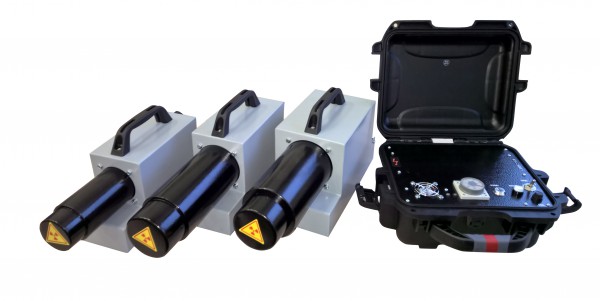

Импульсный рентгеновский аппарат Арина-3 является универсальным прибором с рабочим напряжением анода на рентгеновской трубке не менее 200 кВ. Рентгеновский аппарат представляет собой компактную переносную модель, в которой учтены последние достижения и разработки в области радиографии. Импульсный аппарат АРИНА-3 состоит из рентгеновского моноблока и ручного пульта управления, которые соединены между собой кабелем длинной 20 метров, что обеспечивает полную безопасность оператора.

Основным элементом импульсного излучателя является разрядник-обостритель разработки Рязанского газоразрядного института, который имеет время коммутации менее 1 нсек, который преобразует микросекундный импульс высокого напряжения с выхода импульсного трансформатора в наносекундный импульс, подаваемый на электроды рентгеновской трубки. Под действием столь короткого импульса происходит разогрев, а затем взрыв части микроострий катода трубки. Образующееся вследствие этого облако плазмы является источником электронов, бомбардирующих анод трубки и вызывающих вспышку рентгеновского излучения.

Благодаря этому аппарат АРИНА-3, не превосходя предыдущие аналоги по напряжению на трубке, имеет существенно более жесткое излучение, а следовательно, способен просвечивать большие толщины стали. Кроме того, в аппарате АРИНА-3 применен новый импульсный трансформатор с высоким КПД, что позволило значительно уменьшить его габаритные размеры.

• Компактный и простой аппарат, не требующий специальных навыков работы.
• Простота в обслуживании.
• Возможность направленного и панорамного просвечивания.
