Акустико-эмиссионная система UNISCOPE

Акустико-эмиссионная система UNISCOPE

Подробнее

ЮНИСКОП - принципиально новый универсальный прибор неразрушающего контроля, подтвержденный Свидетельством об утверждении типа средств измерений RU.C.34.158.A № 70728 выданным Федеральным агентством по техническому регулированию и метрологии и Сертификатом соответствия универсального прибора НК "ЮНИСКОП" взрывозащищенные устройства ТС RU C-RU.ГБ08.В.02516.

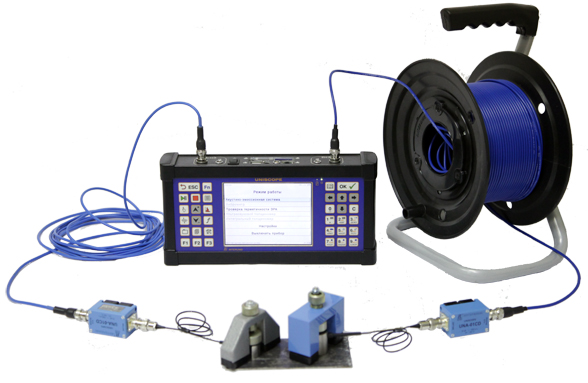

Прибор имеет два широкополосных аналоговых входа для подключения традиционных чувствительных элементов типа пьезопреобразователей и два универсальных входа для подключения внешних регистрирующих блоков с помощью цифровых интерфейсов. В базовом варианте ЮНИСКОП представляет собой 2-х канальный прибор регистрации АЭ-импульсов, с возможностью линейной локации источников.

Функции:

● Двухканальная акустико-эмиссионная система.
● Акустический течеискатель.
● Тензоизмеритель.
● Виброметр.

Назначение:

В режиме акустико-эмиссионных измерений:
неразрушающий контроль без вывода из эксплуатации промысловых и технологических трубопроводов, переходов и перемычек, запорной арматуры и регуляторов давления, сосудов и баллонов, грузоподъемных механизмов, объектов железнодорожного транспорта, железобетонных конструкций и другого промышленного оборудования с возможностью линейной локации источников АЭ и оперативной оценки их степени опасности;

В режиме тензометрии:
измерение напряженно-деформированного состояния объекта в реальном масштабе времени, параметрическое сопровождение АЭ контроля посредством наблюдения за изменением величины и характера нагружения;

В режиме течеискания:
выявление и количественная оценка величины утечки жидких или газообразных рабочих сред при нарушении герметичности корпусов и затворов запорной арматуры наземной и подземной установки.

В режиме виброметрии:
оценка уровня вибрации в стандартных полосах частот по мгновенным и средним величинам перемещения скорости и ускорения, проведение спектрального и статистического анализа вибрации.

ОБНАРУЖЕНИЕ УТЕЧЕК ЗАПОРНОЙ АРМАТУРЫ НА БАЗЕ ПРИБОРА "ЮНИСКОП"
Одной из основных функций прибора "ЮНИСКОП" является обнаружение утечек, возникших в каких-либо элементах запорной арматуры и оценка объема потерь жидкости или газа, вызванных этими утечками. Главным требованием, предъявляемым к запорной арматуре, является обеспечение герметичности. Герметичность по отношению к внешней среде обеспечивает защиту от попадания в атмосферу взрывоопасных, пожароопасных и токсичных веществ. В то же время, внутренняя герметичность арматуры гарантирует точное соблюдение технологического процесса и позволяет избежать потерь при транспортировке продукта потребителю.

В режиме обнаружения утечек "ЮНИСКОП" уверенно позволяет обнаруживать любое нарушение герметичности запорной арматуры, определять местоположение утечки и оценивать объем потерь жидкости или газа:

● для различных видов запорной арматуры (шиберных и клиновых задвижек, шаровых кранов, дисковых затворов);
● в случаях арматуры подземной или наземной установки;
● для различных рабочих сред: природный газ, нефть, вода и т.д.;
● в широком диапазоне проходных диаметров арматуры от 50 до 1000 мм.

Применение:
Методика применения "ЮНИСКОП" для поиска утечек в элементах запорной арматуры полностью автоматизирована и не требует дополнительного обучения операторов. На экране прибора выводится (визуализируется) общий вид корпуса арматуры. Точки контроля, в которых необходимо провести измерения, отмечены индикаторами. Оператор, последовательно переустанавливая датчик, проводит измерение акустического шума в контрольных точках. Количество контрольных точек для арматуры различного диаметра варьируется от 1 до 8, а вся процедура измерения занимает не более 15 минут. После окончания сбора данных производится их автоматическая обработка. Результатом обработки является подтверждение герметичности или установление факта наличия утечки запорной арматуры и оценка объема потерь продукта для дефектного оборудования.

Параметры основного приборного блока:

Дисплей

TFT LED, 5,7” , 640х480 точек, 262 144 цветов

Время работы в автономном режиме

8 часов

Поддерживаемые интерфейсы

Карты памяти SD/SDHC, Ethernet, USB2.0

Процессор

ARM9

Операционная система

Linux

Диапазон рабочих температур

- 20 ÷ + 40 ˚С

Защита от внешних воздействий

IP 65

Габаритные размеры

300х170х60 мм

Масса

2,6 кг

Аналоговый канал регистрации для подключения датчиков АЭ или вибропреобразователей:

Количество независимых аналоговых каналов регистрации

2

Напряжение питания предусилителя

6 В

Длина подключаемых кабельных линий

10м / 50м

Диапазон рабочих частот

0,5 Гц ÷ 1 МГц

Переключаемые частотные диапазоны

0,5 Гц ÷ 30 кГц, 1 кГц ÷ 100 кГц, 30 кГц ÷ 1 Мгц

Возможность загрузки цифровых фильтров

есть

Разрядность АЦП

16 бит

Максимальная частота преобразования АЦП

20 МГц

Размер буфера записи осциллограммы по каждому каналу

8 МБайт

Синхронность работы аналоговых каналов

± 1 мкс

Цифровой канал регистрации для подключения внешних блоков:

Количество независимых цифровых каналов регистрации

2

Интерфейс

RS 485

Максимальная скорость передачи данных

115200 бит/с

Напряжение питания внешних измерительных блоков

5 В

Синхронность работы цифровых каналов

± 1 мс

Синхронность работы цифрового и аналогового каналов

± 1 мс

Внешний блок параметрических измерений:

Количество универсальных измерительных каналов

2

Переключаемые режимы работы универсальных измерительных каналов:
- токовая петля
- измерение напряжения


Активная / пассивная
± 1 В / ± 10 В

Погрешность измерения универсального канала

0,2 %

Выдаваемое напряжение для питания внешних устройств и датчиков

12 В / 24 В

Варианты внешних подключаемых устройств

- датчик давления, перемещения, наклона;
- тензометрический усилитель.

Количество каналов измерения температуры

1

Погрешность измерения температуры

± 0,5 ˚С

Напряжение питания блока

5 В

Максимальная потребляемая блоком мощность

0,5 Вт

Тензометрический усилитель*:

Режимы работы

«датчик» / «мост»

Диапазон сопротивлений подключаемых тензорезисторов

300 Ом ÷ 1400 Ом

Диапазон входного сигнала

± 0,4 мВ / ± 4 мВ

Диапазон выходного сигнала

± 5 В / 4 ± 20 мА

* - характеристики тензометрического усилителя MC3

Режим течеискания:

Минимальная величина обнаруживаемой утечки в затворе арматуры

1 л/мин

Необходимый минимальный перепад давления

0,3 МПа

Диапазон значений проходного диаметра контролируемой арматуры

От 50 до 1000 мм

Средняя погрешность измерения величины утечки

20 %

Время контроля единицы арматуры

Менее 15 мин


● малый вес и оптимальная эргономика для работы в полевых условиях;
● надежная защита от неблагоприятных внешних воздействий;
● возможность эксплуатации при отрицательных температурах;
● высокий современный уровень аппаратного и программного обеспечения;
● расширение функциональных возможностей прибора за счет использования различных внешних измерительных блоков;
● графическое отображение результатов измерений на цветном LCD дисплее со светодиодной подсветкой;
● возможность хранение больших объемов данных на легкодоступных съемных носителях информации;
● продолжительное время работы от двух встроенных аккумуляторов.

Патент на изобретение "Способ беспороговой автоматической интеллектуальной регистрации сигналов акустической эмиссии устройством неразрушающего контроля" №2660403 от 06.07.18
